如何檢測不幹膠（jiāo）材料黏合劑性能?

       不幹膠材料點合劑的性（xìng）能，在實驗室內（nèi）可通過測試標簽材料特定的物（wù）理指標來實現。 點合劑所塗布材料（liào）的硬度和強度（dù）可（kě）能影響黏合劑的特性，所（suǒ）以點合劑的檢測要把黏合劑和表麵材料結合（hé）後（hòu）進（jìn）行。

1.初始黏度（dù）。 檢測初始黏（nián）度的方法有兩種。

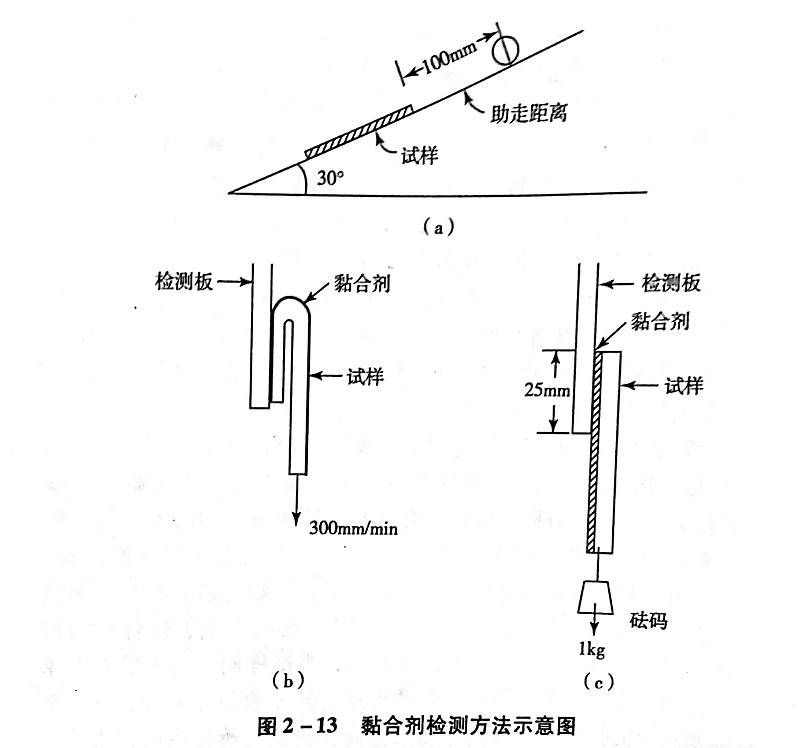

a 斜麵滾球法。 首先, 將規定尺寸（cùn）的樣品材料去掉底紙（zhǐ）後，黏結麵向上固（gù）定在試驗裝置的傾斜板上，然後將一鋼球滾過平放在傾斜板上的（de）黏合劑表麵。 根據規定長度的黏（nián）結麵能粘住的最大鋼球尺寸，評價黏合劑（jì）初（chū）始黏度的大小（xiǎo）， 如圖2-13(a)所示。初始黏（nián）度的詳細檢測方法見國（guó）家標（biāo）準GB 4852-1984。

b. 拉力試驗法。 拉力試驗（yàn）法在專門的儀器上進行，儀器的外形同普通拉力機，機上有固（gù）定板台，有在垂直導軌中滑動（dòng）的測試頭（tóu），板台上裝有表麵清潔光（guāng）滑的檢測條，而測試頭上裝有固定試樣（yàng）的夾具。檢測前（qián），首先將一規定尺寸的樣品去掉底（dǐ）紙，使黏合劑向外並首尾接觸，形成一圓環狀（zhuàng）。 然後將試樣一端（duān）固定在測（cè）試頭上、黏合劑麵向下，開始試驗。 測試（shì）頭以一定的速度向下，當試樣（yàng）同板（bǎn）台上的檢測條接觸（chù）並達（dá）到規定的接觸麵積時，測試頭停止並開始勻速上升，此時測試頭（tóu）要用相應的拉力使試樣同檢（jiǎn）測條分離，測試頭（tóu）所使用的拉力作為評價黏（nián）合劑初始黏度的大小。測（cè）試頭的拉力（lì）數據可在計算機上（shàng）顯示，單位為kgf/cm或 N/cm。

2.剝離強（qiáng）度。 剝離強度在拉力試驗機上（shàng）進行，在規定（dìng）的環境條件下，將指定規格的試（shì）樣去掉底紙後貼到檢測板上（shàng），並用標準質量的（de）橡膠輥（gǔn）滾壓。檢測板的材料一般用玻璃（lí）、不鏽鋼、高壓聚乙烯塑料和（hé）其（qí）他特定的材料。試樣貼到檢（jiǎn）測板一段時間後，將（jiāng）檢測板固定在平台上，並揭開試樣一端固定在試驗機測試頭上，然後測試頭以一定的速度和（hé）角度將試樣從檢測板上揭下或破壞，此時試驗機上所顯示的力稱為試樣（yàng）的剝離強（qiáng）度。單（dān）位為kgf/cm或 N/cm。
測試角度有180°和90兩種,一般紙張（zhāng）類麵料采用90°角。試樣從貼到檢測板上到開始檢測的時間可以是10分鍾、1小時、1天或者幾個星期,以比較黏（nián）合劑在不同時間（jiān）的（de）黏結特性，如（rú）圖2-13(b)所示。黏合劑的（de）剝離強度試驗方法可參考國（guó）家標準（zhǔn）GB 2792—1981。

3.持黏性。 測試（shì）方法是將一（yī）個特定尺寸的試樣, 一端去掉底紙並以一定麵積的試樣貼到不鏽鋼檢測板上，另一端裝有一定質量的礎將這一整體放在試驗架上，在礎碼重力的作用下試樣沿檢測板位通過觀察試（shì）樣在一定（dìng）時間內、不同重力作用下的位移量（liàng）或下落時（shí）間，來評（píng）價黏合劑的持黏性（xìng）或軟硬程度。 軟的黏合劑的內聚（jù）力低，在試（shì）驗中試樣的位移量（liàng）或下落時間都比硬的黏（nián）合（hé）劑大或短。檢測方法如圖2-13(c)所示。
黏（nián）合劑持黏（nián）性的檢測方法可參考國家標準（zhǔn）GB 4851-1984。
